Panowie z własnej winy zawaliłem temat ..jest szansa na laminat i zaprogramowanego proca chociaż

Panowie to ja trochę zawaliłem

Niestety natłok pracy zawodowej, a jeszcze do tego rozbity samochód, zmusił mnie do odpuszczenia wysyłki, ale obiecuje poprawę. Wszystko leży naszykowane i nawet popakowane w ładne zgrabne pudełeczka, tylko trzeba powysyłać.
W weeckend posprawdzam kto wysłał adres do wysyłki i w poniedziałek wyśle do chętnych, rozliczenie przygotuje w wolnej chwili



Chyba , że ktoś zrezygnował to piszcie śmiało.

Przykro z powodu auta. Jakoś miłej na duszy gdy człowiek czyta że nie tylko on sam duzo pracuje .
Trzymam kciuki byś miał chwilkę odpoczynku

Cześć
Mam pytanie, jak się objawiał problem z tym SSR-kiem mam ten sam zabudowany w mojej zgrzewarce, i wciąż nie mogę poradzić sobie ze słabymi zgrzewami, początkowo podejrzewałem za cienkie kable które wychodziły ze zgrzewarki do sond - miałem 16mm2, teraz mam wymienione na 35mm2, a problem pozostał, mój SSR sterowany jest przez tranzystor.
Mógłbyś przedstawić schemat tego klucza ?

Mam zasilacz 12V, którym zasilam sterownik, oczywiście potem jest stabilizator 5V na płytce sterownika, ale tu nie o tym.
12V podaje na SSR, z drugiej strony mosfet do masy, bramka jego ze sterownika poprzez mała oporność.
Tak jak na tym obrazku, tylko zamiast żarówki jest SSR, Rin -47Ω, Rgs-10kΩ, mosfet wydłubany z płyty od blaszaka.

Darku co u Ciebie bo cisza w temacie a problemy chodzą po ludziach przecie .

Dzięki za odpowiedź


No właśnie próbuję je rozwiązać, wydawało mi się że ją skończyłem, a w dalszym ciągu nie jestem w stanie normalnie z niej korzystać, temat odżył dzięki koledze który ma wielką potrzebę zrobić sobie nowe pakiety.

Jeszcze jedno pytanie - jakie masz napięcie na elektrodach zgrzewarki, aktualnie w swojej przewinąłem na nowo uzwojenie wtórne tym razem na 35mm2 wlazły "aż" trzy zwoje, przedtem miałem dwa ale za to 50mm2, teraz mam na wyjściu 3V, to o jeden wolt więcej w stosunku do poprzedniego stanu, zgrzewając blaszki do aku, efekt jest nadal mizerny, ale za to zgrzewając dwie blaszki 0,2mm, elektrodami ustawionymi przeciwsobnie, każdy zgrzew wychodzi perfekcyjnie - punkt zgrzewu i żadnych przebarwień termicznych w okół niego, czasy które mam ustawione to Preimpuls = 10ms, Czas przerwy=50ms, Czas zgrzewu=80ms.
Robiąc próby dochodzę do wniosku że wielkość napięcia ma znaczenie i w moim przypadku musi zawierać się w bliskiej okolicy 4V.

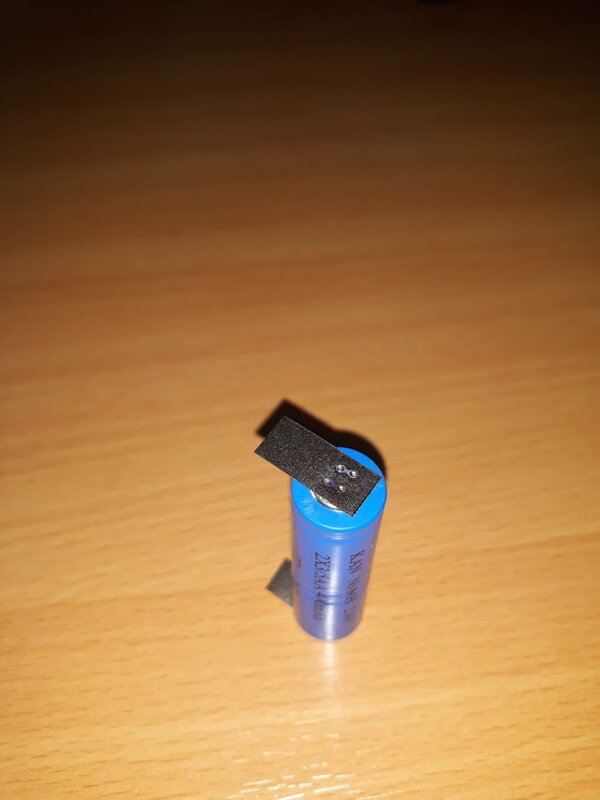

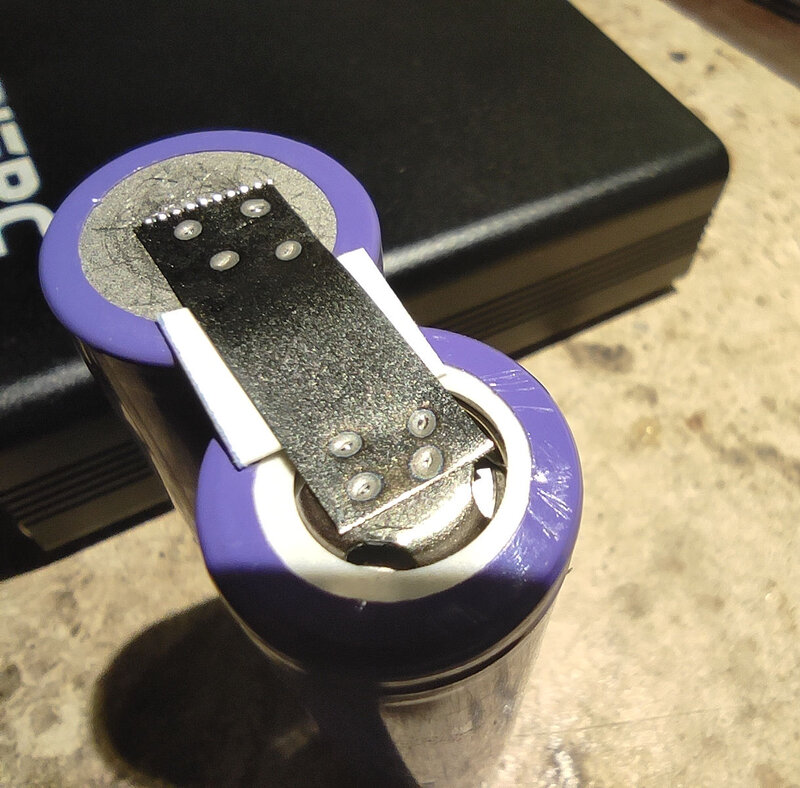

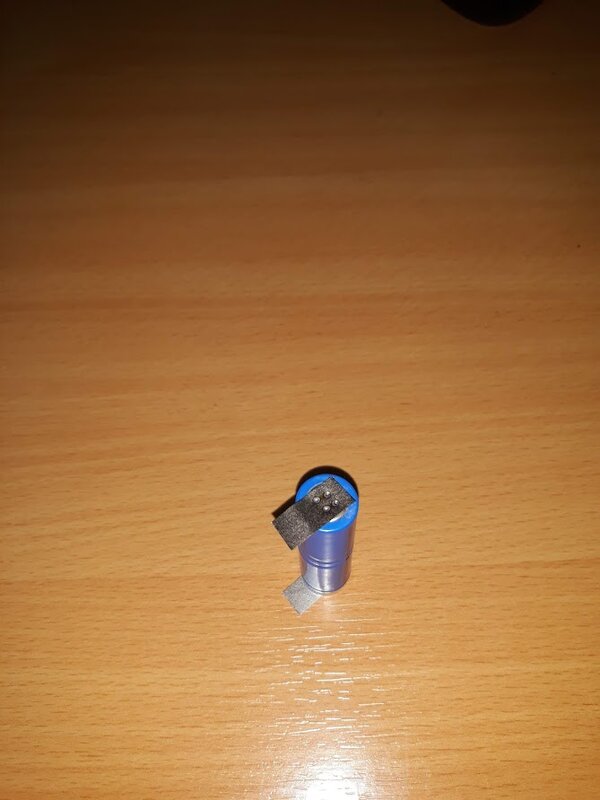

Wniosek był trafny, wymieniłem uzwojenie wtórne na 25mm2, wlazły 4 zwoje, na wyjściu mam teraz 4,13V, czasy tak jak wyżej czyli Preimpuls = 10ms, Czas przerwy=50ms, Czas zgrzewu=80ms - zgrzewy wychodzą idealnie przy blaszce 0,2mm niklowanej, dodatkowo dodam że przy węższym rozstawie w sond czas zgrzewu muszę obniżać do 50ms ponieważ przy poprzednim wypala dziury.

A co ze sprawą naszych sterowników? Może coś przegapiłem

Około 2,3V, ostatecznie zostawiłem jeden transformator, bo przy dwóch i drucie 50mm/2 odparowywały blaszki i dekielki z baterii.
Mam różnie nawinięte transformatory, ale nie testowałem jak lepiej z braku czasu, na razie pogoda lotna to korzystam ile mogę.

Może kogoś zainspiruje...

Chińczycy od jakiegoś czasu to sprzedają i dodają nawet fajne elektrody.

Chińczycy już prawie wszystko skopiowali, i sprzedają
Ale satysfakcja z własnoręcznego narysowania, wydrukowania i zmontowania - bezcenna

Gdy ktoś zgrzewa ogniwa okazjonalnie, a nie seryjnie, to coś takiego fajnego wyhaczyłem na Ali: Bifrc DH20 Pro Handheld DIY zgrzewarka punktowa Mini
A tak zgrzewa:

Minął rok

Jeżeli są jeszcze zainteresowani naszą zgrzewarka to proszę pisać tutaj lub na PW.
Sześć sztuk zmontowanych i zaprogramowanych czeka na przyklejenie etykiety i wrzucenie do paczkomatu.

Koszt części to 25zł (wyświetlacz 14 zł, procesor 10zł plus reszta drobiazgu)
Płytka 3,80zł.(rozliczę z Hubertem)
Wysyłka paczkomatem 12,99. .
RAZEM 42zł
Są jeszcze cztery sztuki, bez procesora i wyświetlacza. Jeżeli będą chętni to doprodukuję

Ja nadal jestem chętny. Poproszę dane do wpłaty na PW.

No ja też.

Wysłane z mojego M2103K19G przy użyciu Tapatalka

Ja odpuszczam, bo mikrofala naprawiona A tak na poważnie, to kupiłem akumulatorowe badziewko, które jak dla mnie wystarcza

1.MarekJ
2. Osa
3. Wielebny

Nie byłem zapisany na pierwotnej liście komitetu kolejkowego, a pisałbym się na jednego gotowca.
Jeśli byłaby jeszcze szansa załapać się na takowego w pierwszej kolejności poza kolejnością, to wrzuć Darku na PW namiary do przelewu, a ja po dokonaniu wpłaty w odpowiedzi podam Ci namiary do wysyłki (paczkomat).

1.MarekJ
2. Osa
3. Wielebny
4. Rob Mc Fly

Cebuliony w podanej wyżej ilości wysłane, jutro zobaczysz je u siebie w przychodzie.

przyda się jestem piąty:D

1.MarekJ
2. Osa
3. Wielebny
4. Rob Mc Fly
5. pacyfic_77

Przesyłkę już wczoraj odebrałem. Teraz tylko zostało dokupić brakującą resztę, wystrugać obudowę, poskładać wszystko do kupy zusammen i wtedy będzie można dokończyć rozpoczętą wiosną konwersję dwóch wiertarko-wkrętarek z Ni-mH na Li-jon.

Dzięki, Darku.

Dziękuję z poślizgiem . Teraz czas na mój ruch

Przesyłka odebrana, dzięki Darku

Również przesyłka już u mnie. Dziękuję

No to teraz jakieś filmiki z działania skoro tyle ich jest działających

Czy ktoś miał doświadczenie w zgrzewaniu AL z blaszką niklową? Chodzi mi zgrzanie wyprowadzeń LI-POL tam są bieguny z blaszki AL z blaszką niklową aby można było przylutować przewody.

Tak sobie myślę, że fajnym uzupełninie do zgrzewarek byłby tester ogniw 18650 ( pomiar oporu wewnętrznego)
M/in takie strony/projekty znalazłem:
https://arduinowpraktyce.blogspot.com/2 ... i.html?m=1
https://www.instructables.com/3-X-18650 ... ty-Tester/
Jest ich dużo ale ich ocenę pozostawiam fachowcom ...

Pare zgrzewarek na forum powstało to i na tester chętni pewnie by byli, ja jako pierwszy wpiszę się na listę

Można zacząć od :

https://a.aliexpress.com/_ujHWIk

Wysłane z mojego M2012K11AG przy użyciu Tapatalka

Hubert, ale to goowienko zmierzy tylko stopień naładowania, a gdzie wydajność prądowa i pojemność

Tu jest ciekawe sprzęcik, lecz sam nie posiadam.

https://www.conrad.pl/p/tester-baterii- ... lsrc=aw.ds

Znalazłem takie gotowce , proszę fachowców o ocenę czy warto i który
1. https://pl.aliexpress.com/item/10050039 ... 9798%21sea - nie wiem czy mierzy opór wewnętrzny
2.https://pl.aliexpress.com/item/10050037 ... pt=glo2pol
i jeszcze taki ale z racji ceny odpada
3.https://pl.aliexpress.com/item/32949622 ... 8518%21sea

Koledzy, ten wątek jest mojego autorstwa. Założyłem go w styczniu 2016, czyli z grubsza licząc 8 lat temu. Tyle mi zajęło zrobienie zgrzewarki... No ale ostatecznie zrobiłem.

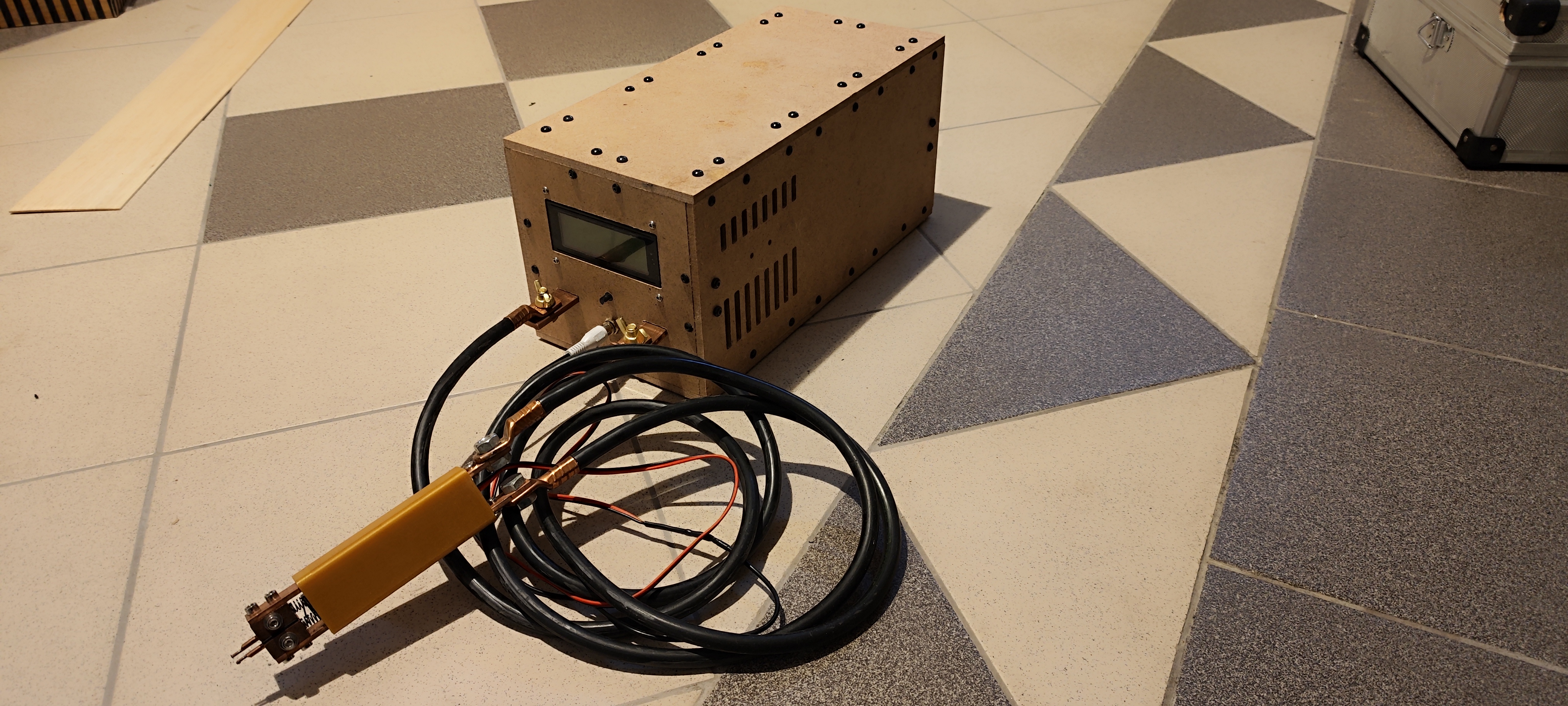

Żeby nie być gołosłownym, wrzucam zdjęcie Działa, zgrzewa, można regulować czas trwania pre-zgrzewu i czas zgrzewu oraz czas pauzy pomiędzy nimi. Końcówkę zgrzewającą kupiłem na Ali ze 2-3 lata temu. Wyświetlacz LCD I2C 4x20, enkoder z przyciskiem do konfiguracji, arduino nano + shield, z tyłu zintegrowane gniazdo zasilające (gniazdo z przycikiem on/off oraz bezpiecznikiem) oraz wentylator działający stale (bez żadnej regulacji), ale jest dość głośny więc pewnie niedługo się z nim rozstaniemy.

No i chyba jeszcze obudowę zaprojektowałeś i zrobiłeś.

Trochę Ci zeszło ale za to ile dzięki Twojemu wątkowi powstało zgrzewarek
Gratulacje zakończenia budowy

Zostało parę płytek do zgrzewarki. Jak ktoś potrzebuje to zapraszam.
Cena = koszt wysyłki

Jakby cos to może i jakaś Atmega się jeszcze znajdzie
