Coraz częściej zdarza mi się siedzieć w moim ściśle tajnym labolatorium, reanimując jakieś elektroniczne sprzęty, lub poprostu testująć działające już układy. Takie elektroniczne poczynania wymagają jednak dobrego i pewnego żródła zasilania, stąd zaszła potrzeba nabycia zasilacza labolatoryjnego. Po wstępnym rozpoznaniu się w cenach takich urządzeń, stwierdziłem że już nie ma takiej potrzeby
Oczywiście trzeba będzie zbudować coś po kosztach.
Przeglądając ofertę sklepu zaczynającego się na "ABC" a kończącego się na "rc" znalazłem fajną przetwornicę step-down model XL4016 o mocy nawet do 300W (zdj 1).
Przetwornica ta ma płynnie regulowane napięcie, oraz natężenie prądu za pomocą dwóch 10kohm'owych potencjometrów wieloobrotowych.
Dla wygody coby nie trzeba było kręcić srubokrętem nastawów, dokupiłem odpowiednie potencjometry w wersji XL.
Wskazania obu parametrów będą widoczne na niewielkim ampero-volto-mierzu. Do wymuszenia w niewielkiej sklejkowej obudowie przepływu powietrza dodałem 12voltowy wentylator o średnicy 50mm.

Po kilku chwilach w programie Autodesk Inventor powstało coś takiego:

Bardzo fajny projekt, czekam na ciąg dalszy

A zasilanie z eteru made by Tesla? Czy masz tam jakiś zasilacz? I jaki?

Taki zasilacz ma tyle samo zad i waletów, jest to przetwornica impulsowa, do niektórych zastosowań się nie nadaje.

Zasilanie tego zasilacza będzie realizowane za pomocą zasilacza 24v 2A z odzysku.
Mam świadomość że to nie jest pełnoprawny, profesjonalny zasilacz labolatoryjny, ale myślę że do zastosowań amatorskich będzie w sam raz.

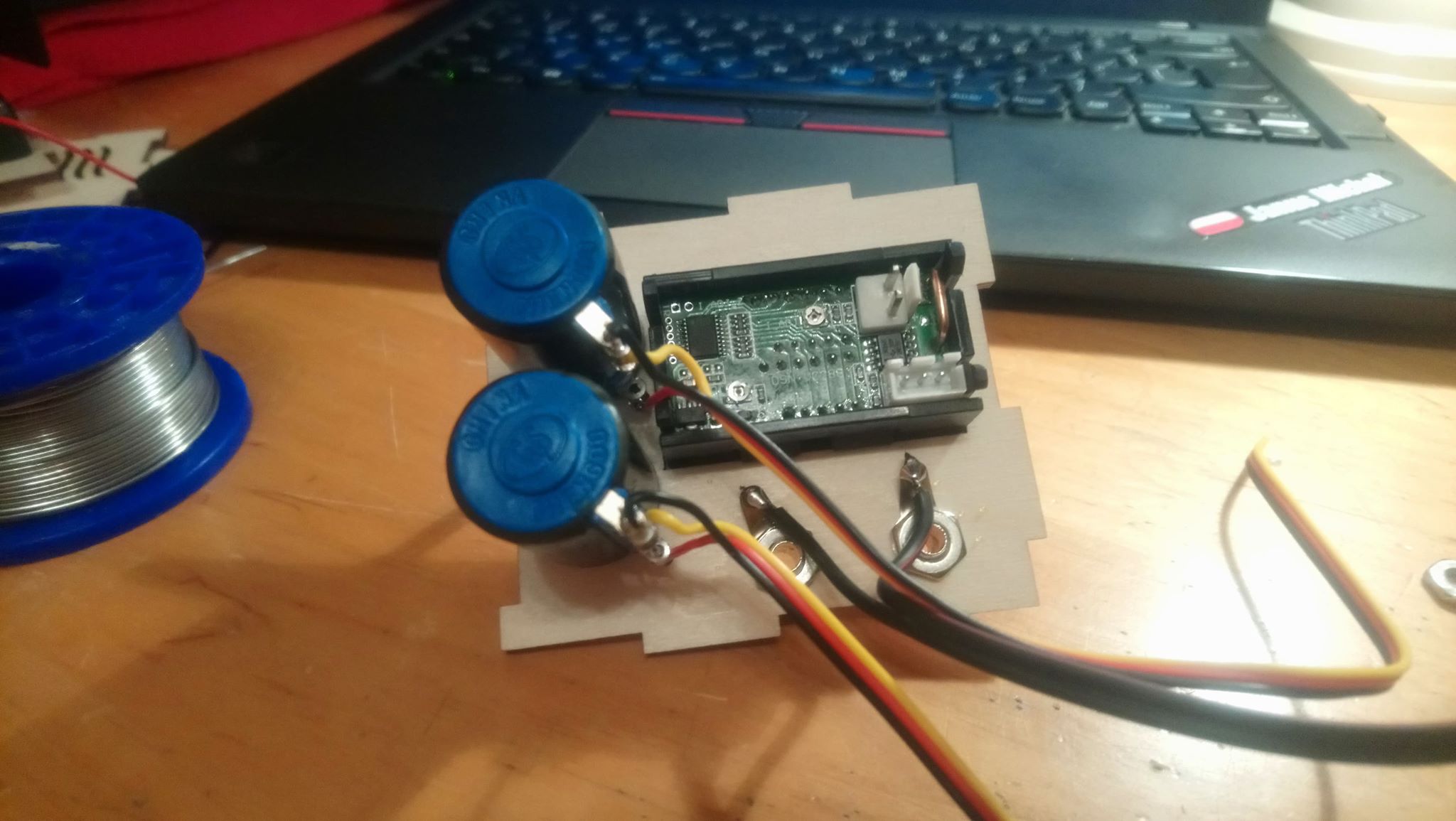

Ciąg dalszy prac obejmował wycięcie pierwszych elementów na laserze i dopasowanie ich z zakupionymi już elementami.

Jak chcesz zasilacz układy elektroniczne to tylko zasilacz labolatoryjny , w moim warsztacie ma dwa

Atten 3003 czyli 30v 3A oraz Konrad 3005 czyli 30V 5A

Też od lat używam Korada 3005. Posiada zabezpieczenie przeciwprzepięciowe i przeciw przeciążeniowe, w co wątpię w samoróbce Michała.

Ja używam jakiegoś chińczyka Zhaoxin już od kilku ładnych lat.

Wiadomo że gotowce będą miały lepsze ficzery od samoróbki, którą struga Michał, ale w projekcie Michała chodzi właśnie o czynnik DIY Ważne żeby zdawać sobie sprawę z ograniczeń sprzętu, który się zbudowało i będzie OK.

Wszystkie ficzery do takiego zasilacza można dorobić, ale w tym projekcie chyba nie o to chodzi. Ma być prosty, tani i nadawać się do większości zastosowań amatorskich. Wystarczy kawałek dobrego filtra na wyjściu i będzie spełniał te wymagania z nawiązką więc nie ma co wydziwiać.
