Cześć,

mam dość starego wioślarza który ma wbudowany licznik z paroma funkcjami. Niestety od jakiegoś czasu nie działa jak powinien.


Działa podświetlenie, ale kontrast wyświetlacza jest niewystarczający. Z moich testów wynika, że zebra strip który przenosi sygnał z płytki do wyświetlacza nie styka prawidłowo. Czasami jak nim poruszam to udaje mi się uzyskać kontrastowy obraz.

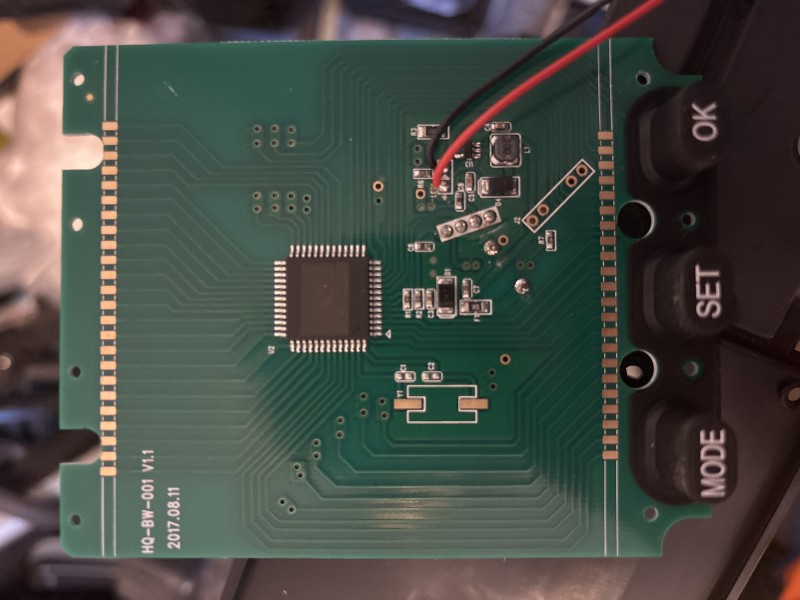

Tak wygląda płytka:

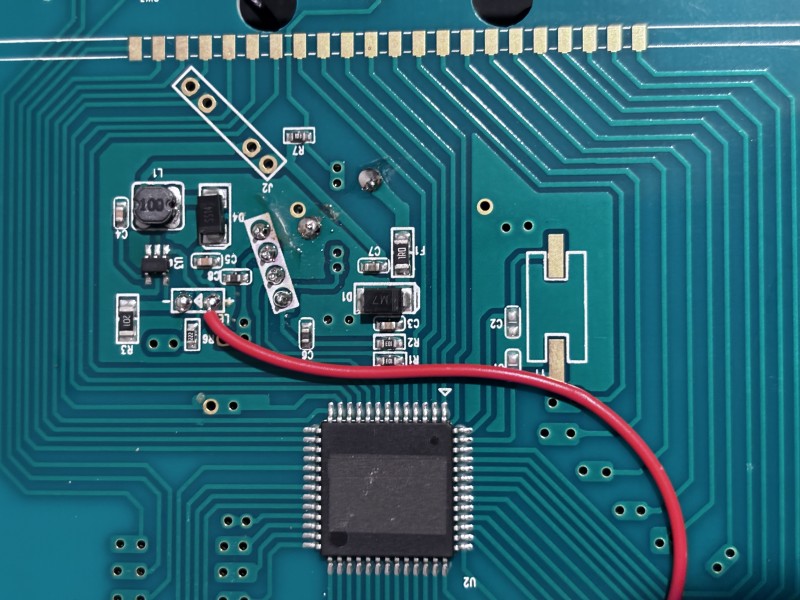

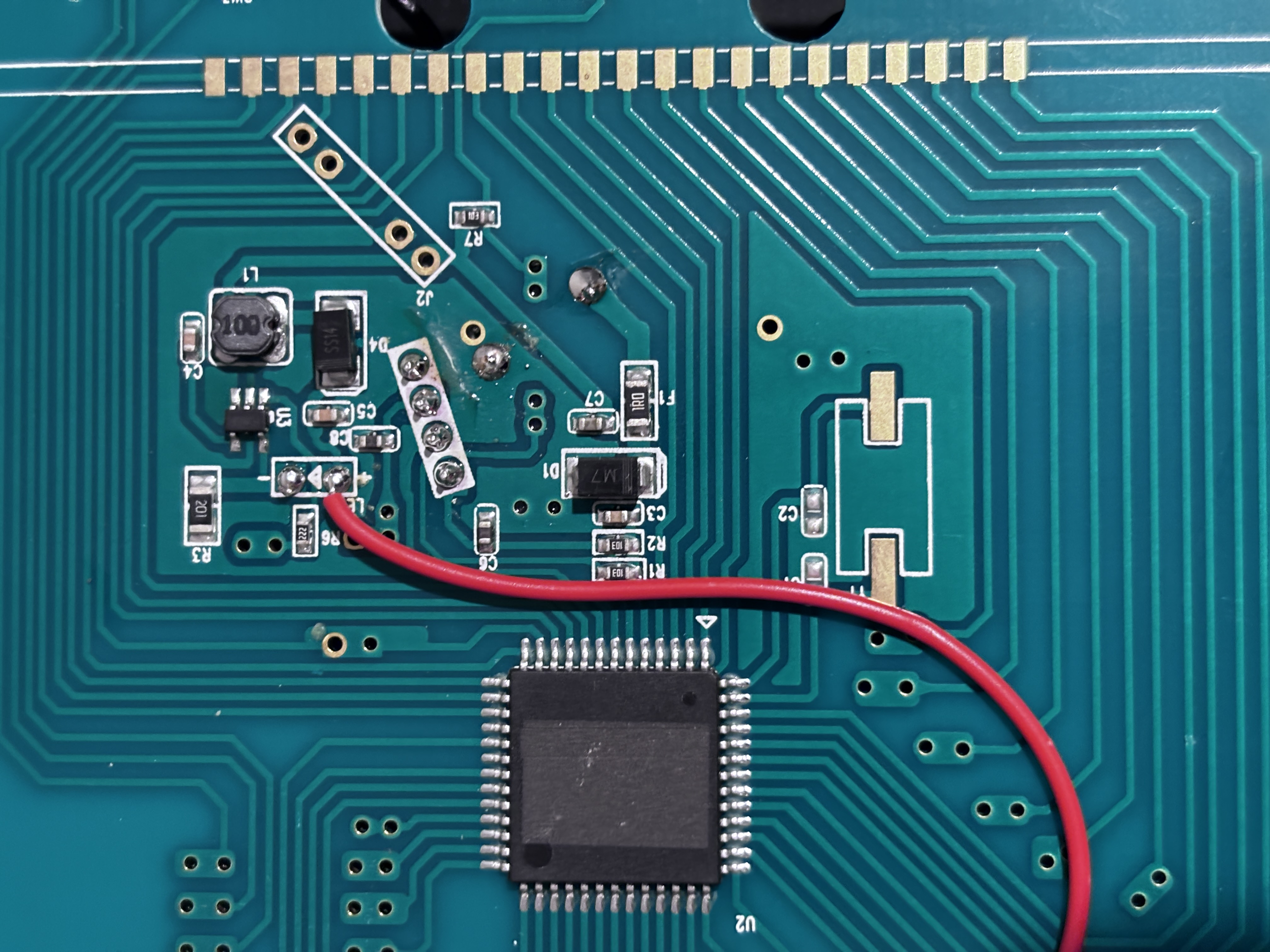

A tak ta zebra strip:


Ta taśma kiedyś była przyklejona do wyświetlacza segmentowego. Czym to przykleić? Albo czy jest jakaś sensowna metoda by to naprawić?

Janku tego się nie klei. Docisk i to bardzo niewielki zapewnia obudowa.
Spróbuj delikatnie zebrę i styki na PCB przetrzec miekką gumką do ołówka, potem zmyć wszystko izopropanolem i złożyć ponownie.
Jeżeli nie będzie dzialac to pozostaje wymiana zebry na nową.

I żadnych domowych napraw typu WD40 bo to niszczy te gumę bezpowrotnie

Dzięk!

Przeczyściłem i jest trochę lepiej.

Ale mam kolejny problem. Zmieniłem baterie i zauważyłem że zrobiły się ciepłe i po godzinie są puste. To chodzi na koszyku 2s2p AA. Odlutowałem wcześniej podświetlenie ekranu (wydaje mi się że to nie powinien być problem).



EDYTA:

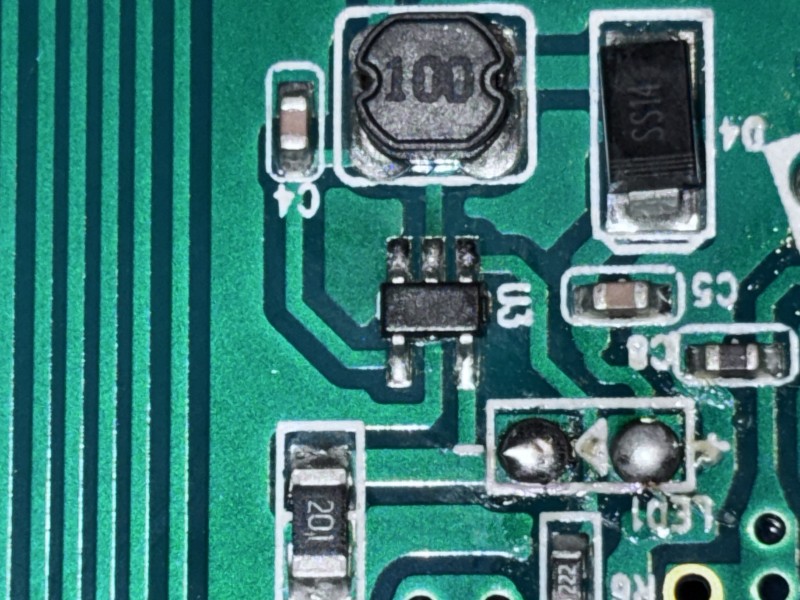

Mosfet U3 grzał się jak cholera. Wylutowałem i chyba po sprawię. Dziękuje za pomoc

To U3 według mnie wygląda na przetwornice DC-DC, ciekawe że po wylutowaniu wszystko działa

Jestem przekonany że to podnosiło napięcie do podświetlenia wyświetlacza (ponieważ zasilanie reszty jest na 3V). Pozbyłem się podświetlenia wyświetlacza, więc ten element nie jest konieczny. Wszystko działa (zobaczymy jak długo)

Obstawiam że to to:
https://pl.farnell.com/texas-instrument ... hcQAvD_BwE

Edyta:
Zaznaczę że taką teorię miałem przed wylutowaniem tego elementu.

Jestem Wam bardzo wdzięczny:
- Andrzej P nauczył mnie lutować,
- Darek wytłumaczył mi mnóstwo rzeczy jak działa, mimochodem gryząc kiełbasę w Urszulinie.

A z moim synem mam regularny serwis zabawek elektronicznych i elektrycznych. I zazwyczaj daję radę

Ten układ nie podnosi napięcia a je obniża ( step down) . Może ten podświetlacz jest uszkodzony skoro po wylutowaniu wróciło do normy . Kiedyś miałem mały oscyloskop naręczny w którym średnio co 2-3 lata trzeba było wymieniać folię luminescencyją bo z czasem robila zwarcie

Dobry żart!
