Marek odradzam ten regulator jeżeli coś z niskiej półki to ten http://www.hobbyking.com/hobbyking/stor ... _UBEC.html jeżeli coś naprawdę dobrego to polecam regulatory YEP http://www.hobbyking.com/hobbyking/stor ... Search=yep.

edit

co do regulatorów YEP to są klony YGE podobno drogi wspólników się rozeszły i jeden z nich produkuje dla HK

Co do regulatora to na stronie HK dla każdego produktu masz na dole zakładkę FILES, można tam znaleźć manuale, zdjęcia i inne ważne informacje.
Podobnie jest z tym regulatorem:
http://www.hobbyking.com/hobbyking/store/uploads/989960661X66975X38.pdf
i drugi dokument:
http://www.hobbyking.com/hobbyking/store/uploads/217704623X494985X13.pdf



Co do wychyleń serwa, pewnie masz włączone "coś" w aparaturze co ogranicza te wychylenia. W zależności od modelu aparatury te cosie mogą być różne. Jaką masz aparaturę?

Aparatura to starusieńki Hitec Focus 4.
Nie ma tam za wiele do ustawiania - od góry 4 potencjometry (wszystkie są na max), i są jeszcze 4 szt reversów.
Mam w planach zakup czegoś nowszego, ale to trochę później .

Skoro Masz te potki na MAX, to widocznie serwo konstrukcyjnie dalej nie "pójdzie"

Tylko że obracając ręcznie (za orczyk), daje się je obrócić po 90 stopni w każdą ze stron - temu mnie to tak dziwi.
Chyba że za 12zł za sztukę to ten typ już tak ma (tylko żeby oba identycznie) .

EDIT:
Przed chwilą podłączyłem serwo Hitec HS-300 - wychyla się podobnie do tych małych.
Wydawało mi się że powinno się wychylać mocniej, ale jak widać tylko mi się wydawało

Wychyleniami orczyka na serwie na tym etapie bym się nie przejmował.
Najpierw podłącz cięgna i zobacz jakie są wychylenia sterów. Wbrew pozorom nie muszą być duże. 10 stopni na stronę w zupełności wystarczy.
W radio rzeczywiście musisz zainwestować skoro zamierzasz się bawić w to hobby. Obecnie na rynku jest bardzo duży wybór dobrych urządzeń w rozsądnych cenach.
Inna sprawa - odradzam przekręcanie orczyków na serwie rękoma, zwłaszcza z plastikowymi przekładniami. Można w łatwy sposób uszkodzić zębatki.
Jeżeli chodzi o programowanie regulatorów to w najprostszy sposób robi się to drążkami radia. Instrukcje zazwyczaj są dołączone do regulatorów, lub do pobrania w necie.
Hobby King ma do pobrania w dołączonych plikach.
Nie martw się, jeżeli będziesz miał już konkretny regulator to pomożemy.

Dziękuję za przekazanie wiedzy - puki co wszystko jasne .
Jak coś sensownego wypłodzę, to się pochwalę (i pewnie znowu będę Was męczył pytaniami )

Wiem że niewiele wydłubałem, ale zawsze troszkę do przodu.

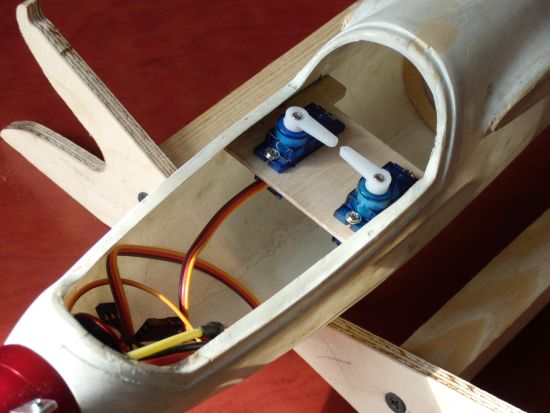

Ze sklejki 2mm powstała półka pod serwa.

Wymyśliłem że pakiet znajdzie swoje miejsce pod serwami dosunięty do tyłu (do wręgi).
Będzie blisko środka ciężkości i może uda się wyważyć całość bez dokładania dodatkowego balastu.

W tamtym roku stałem się posiadaczem tego modelu. Nic przy nim nie robiłem bo przygotowywałem się do zawodów z moim Ajaksem Zatem prace powoli ruszyły. W zestawie wprawdzie był materiał na statecznik poziomy i pionowy lecz postanowiłem zmontować coś po swojemu. Mały rysuneczek na fotce Małe przymiarki. Sugestie mile widziane

Ma ktoś może patent jak poprowadzić bowdeny w kadłubie a potem do steru wysokości. Chciałbym podobnie to zrobić jak w Kivi'm ale tam miałem wszystko otwarte

Spójrz na plan"guppy" .

Skorzystałem z podpowiedzi i powolutku powstają kolejne detale.

Mam pytanie czy bowdeny od serw do ogona poprowadzić w rurce węglowej tak jak to jest w Guppy'm i w jaki sposób poprowadzić jeden z nich do steru wysokości. Czy mógłbym wykonać coś na wzór z planów i wprowadzić całość do ogona Szerokość w środku to 10 mm.

No to Ci kolega pomógł. Teraz już wiesz jak to sklecić.

Teraz faktycznie wiem już wszystko

Małe przymiarki
edit...

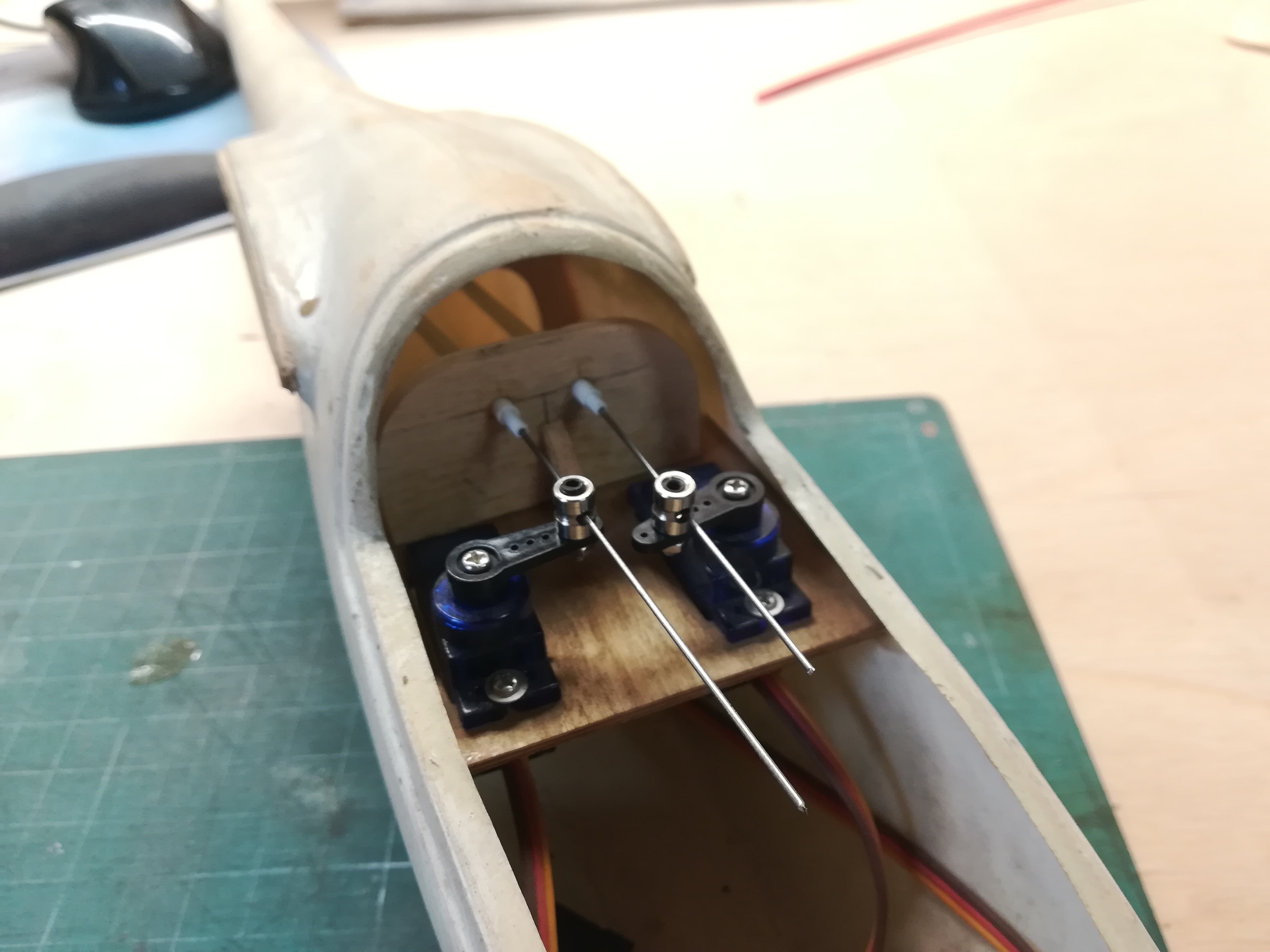

Nie miałem akurat pod ręką rurki węglowej, zato miałem kawałek ameliniowej fi 5 mm, w którą bez problemu weszły dwa bowdeny o średnicy pancerza 2,5 mm. Poniżej małe przymiarki przed sklejeniem.

Rurka niestety nie dochodzi do wręgi przed serwami. Mam nadzieję jak dokleję same bowdeny do tej wręgi będą odpowiednio sztywne

No powiem ci Pietrek że bardzo fajnie ci wychodzi Juniorek... Najważniejsze że robisz schludnie i powoli (co w moim przypadku na początku było odwrotnie).

Chcesz cały ten szkielet SK z bowdenami i tą rurką włożyć w kadłub juniora ??
Jak tak to odradzam, przy tak małym modelu z ciężkim ogonem nie jest to wskazane, będziesz pewnie musiał dać pakiet 3s 2200 by go wyważyć.

Edyta

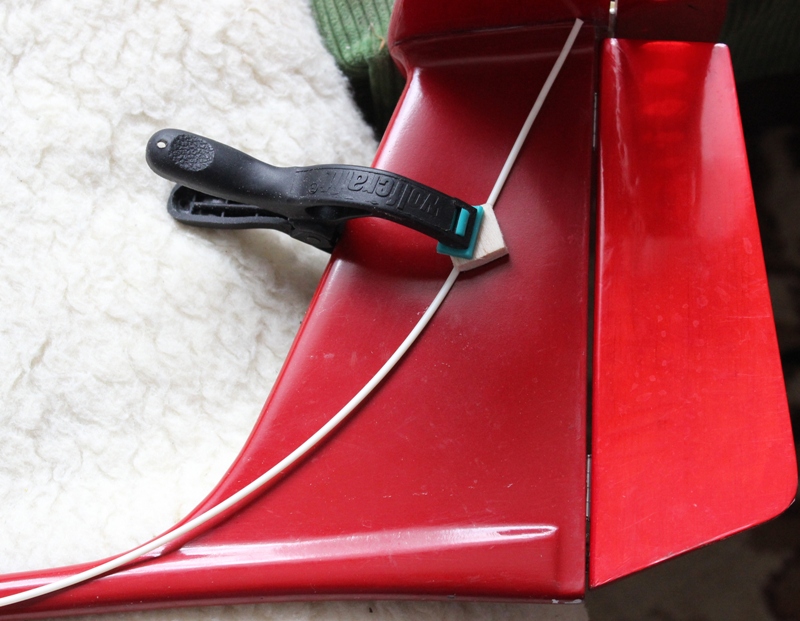

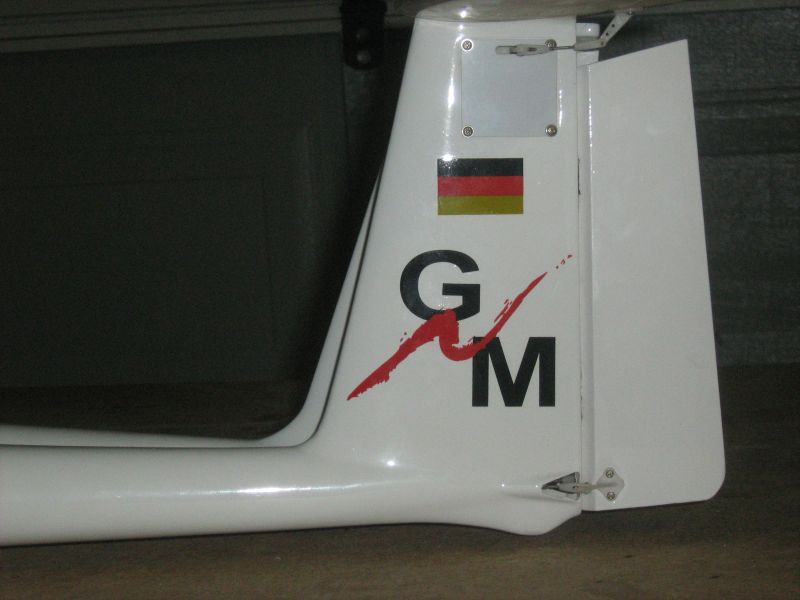

Ja w laminatowym kadłubie mam tak
Bowden w kanapce z dwóch klocków balsy 3mm wklejony w statecznik pionowy. Statecznik zaślepiony klockiem balsy 6mmx7mm w to zawiasy i SK.
Z przodu kadłuba w odpowiednim miejscu klocek balsy i po naciągnięciu bowdenu by był w lini prostej do popychacza przykleiłem żywicą 5min.
Działa to w modelu ze 3 lata i nawet kilka mocnych kretów przeżyło

Bowdeny w kadłubie laminatowym można spokojnie puścić po ściance wewnętrznej kadłuba. Trzeba mieć tylko pod ręką trochę małych magnesików neodymowych, które poprzez ściankę kadłuba świetnie potrafią przytrzymać bowden (bowden musi być ze stalowym rdzeniem, lub do osłonki bowdena wprowadzamy cienki, stalowy drut). Można nimi nawet regulować jego położenie. Jeśli już je ustalimy, zakrapiamy ostrożnie odpowiednią dawkę ca, które spływając po zewnętrznej rurce bowdena, mocuje go idealnie do ścianki kadłuba w miejscu przez nas wybranym. Stosuję tą metodę od lat w kadłubach laminatowych, nawet przy takim napędzie sw jak pokazano na zdjęciu w poprzednim mailu.

Hmmmm. Skąd ten cytat?

Można by pomyśleć, że wszystko stanęło w miejscu lecz przy ostatnich zakupach nabyłem małe co nieco do Juniorka

Troszkę szpachli i może w końcu coś ruszy;) śmigiełko 8x4,5"

Dziś mnie natchnęło. Co nieco porbiłem. Bardzo to ciężko chodzi. Pręt bowdena 0,75mm. Myślę sobie, że za długa jest dźwignia i bodwen powinien wychodzić bardziej do tyłu Jakieś podpowiedzi.

Wysłane z mojego SM-G531F przy użyciu Tapatalka

Coś tam przybyło

Wysłane z mojego SM-G531F przy użyciu Tapatalka

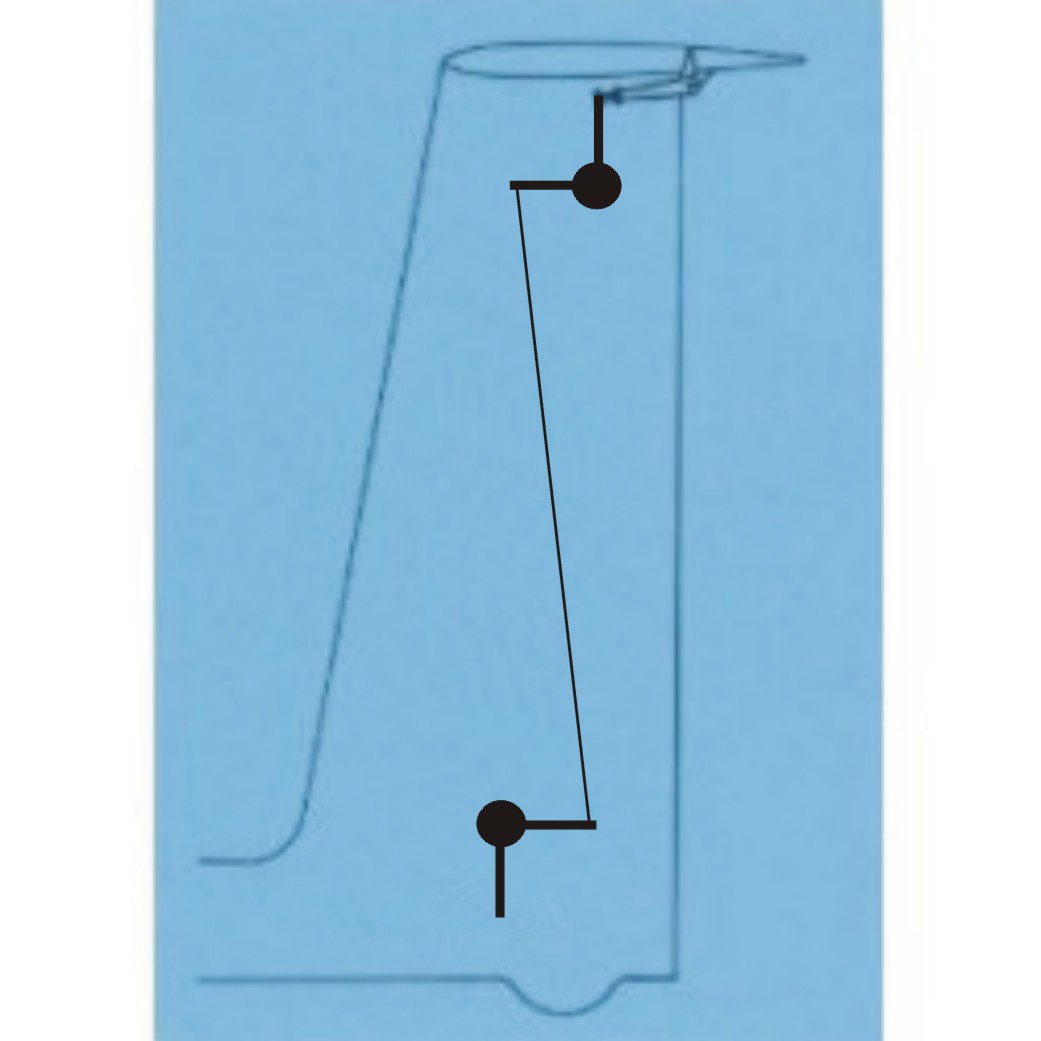

W moim Juniorze (niestety już go nie mam) napęd steru wysokości zrobiłem całkowicie schowany. Drut stalowy był osadzony w dwóch częściach steru wysokości (jak lotki w starych akrobatach). W miejscu gdzie był napęd był wyfrezowany ślepy otwór (dolna strona statecznika). Napęd (drut stalowy) był zakończony kulką ze snapem, dalej był drut i serwo.
Statecznik poziomy był wykonany nieco inaczej, posiadał część centralną aż do krawędzi spływu i odwzorowywał oryginał. Ster wysokości był dwuczęściowy (wyglądał jak skrzydło z lotkami i napędem torsyjnym). Mam nadzieję że zbytnio nie namieszałem z opisem
Bez urazy ale te haki to jak ze sklepu mięsnego i nie wygląda to dobrze. Ten bardzo ładny szybowiec zasługuje na coś lepszego.

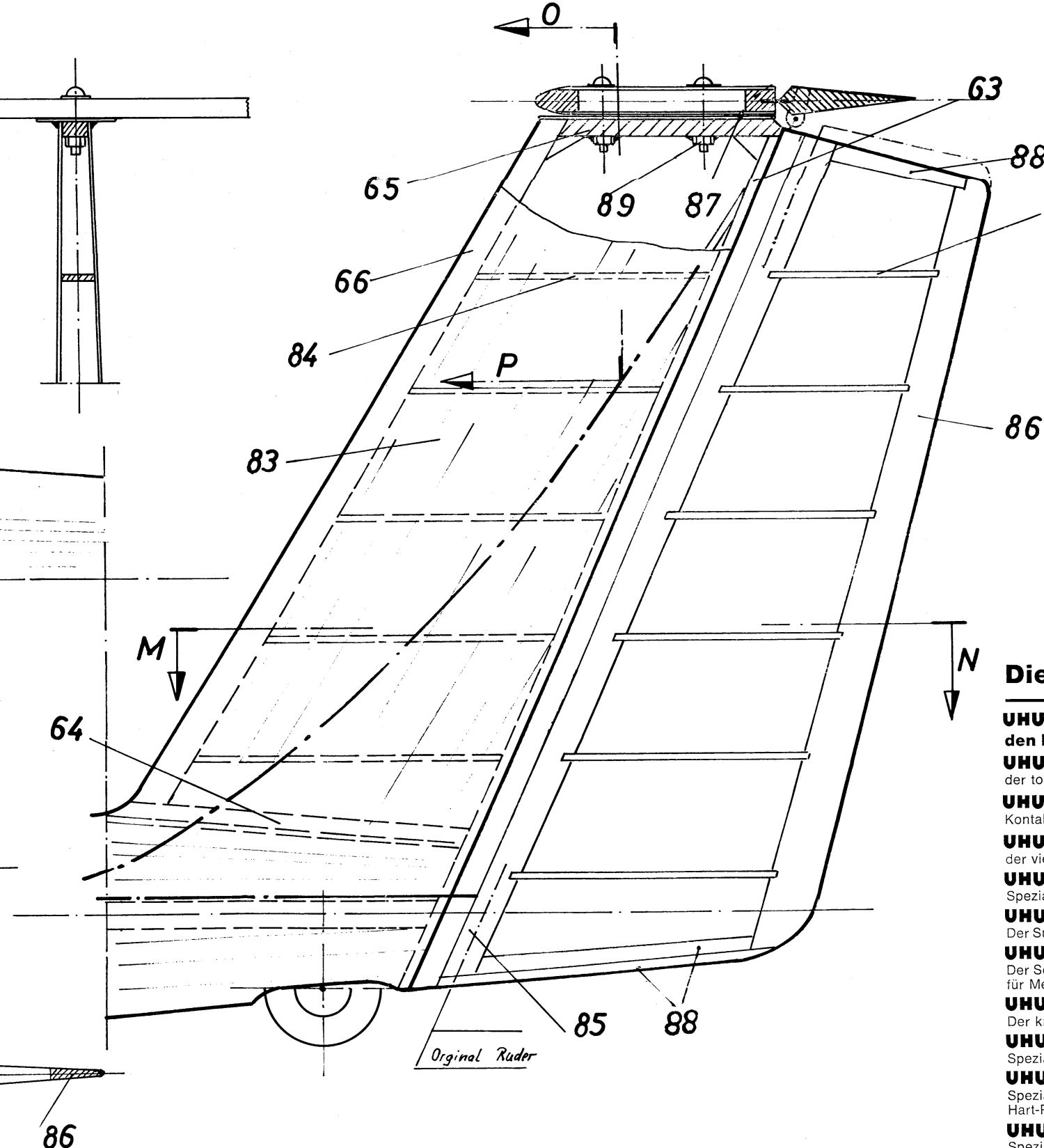

W szybowcu G5S sterowanie jest tak:

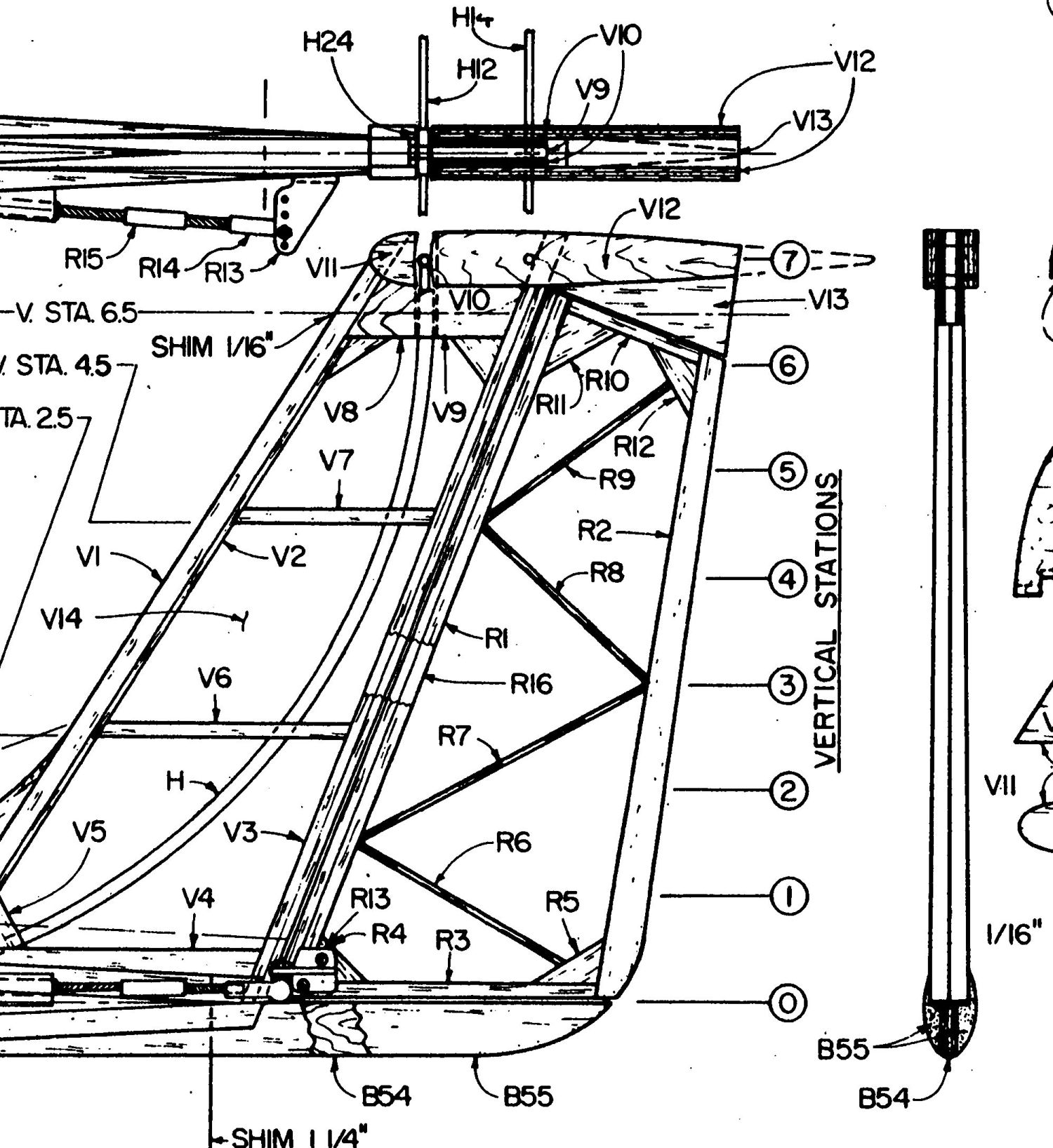

w Pilatus B-4 tak:

To rozwiązanie biorę pod uwagę. Dziękuję

Wysłane z mojego SM-G531F przy użyciu Tapatalka

Tak dla odświeżenia tematu

Zgłaszam się do odpowiedzi Diabeł by wyrwał

A tak przy okazji to mam niewątpliwy zaszczyt budować juniora w skali 1/1.
Jak przypomnę sobie jak się fotki wstawia to może będą pomocne rozwiązania z ,,dorosłego'' SZD 51-1 Junior

Wakacje się kończą, tyle tematów się zaczęło, że głowa boli. Chcę coś zbudować małego do latania i o dziwo coś znalazłem w czeluściach mojej modelarni będę walczył z sterem wysokości. Maszyn w modelarni tyle, że w końcu muszę coś dokończyć Tymczasem mały kroczek do przodu. Ster kierunku

PS Chciałem wrzucić fotkę a tu takie coś na czerwono wyskoczyło IMG_20230806_102703-001.jpg => Przekroczono maksymalną przestrzeń na dysku zajmowaną przez załączniki. waga zdjęcia 68,0 KB (bajtów: 69 698)

Nie tylko u Ciebie

Jak zmniejszyc kilogramy to wchodzi . Ja zmniejszam do 1000 pikseli

Zmniejszyłem do 800 pikseli i nie da rady

Spróbuję przez tapatalk
Frezarka się przydała.

Frez 1mm zrobił robotę



Podłączyłem odbiornik i po sprawdzałem co nieco. Wychylenia myślę że OK. Muszę tylko dokleić obudowę cięgna do kadłuba bo w jednym kierunku jest super a w drugim troszkę słabo.

Wysłane z mojego M2006C3MNG przy użyciu Tapatalka

Dziś poczyniłem próbęwykonania lipowych listw spływu. Mam trochę lipy i sprzętu. Jestem zadowolony
Widok na przekrój


Dzisiejszy wyrób własny

Widok na warsztat. Muszę tylko ciększą piłę kupić.
