Dzięki Hubert za obszerne wyjaśnienia zamawiam płytkę

Jeszcze raz prośba o opinie skoro kupuje płytkę to nie lepsza będzie tahttps://pl.aliexpress.com/item/1005003980586112.html?spm=a2g0o.cart.0.0.6e9a452ctu9KPI&mp=1&gatewayAdapt=glo2pol chodzi mi o podłączenie pod maszynkę i ma działać nie chce się bawić w jakieś wgrywanie oprogramowania bo jeszcze większość rzeczy popalę i będzie du......a

Do każdego sterownika trzeba wgrać oprogramowanie sterujące maszyną.

Ty to albo nie poważny jesteś albo ....

Wysłane z mojego Redmi Note 9 Pro przy użyciu Tapatalka

Niepoważny piszemy razem i też myślę, że trochę popłynął. Płytki przypływają zaprogramowane.

Lepsza, gorsza? A który typ nadwozia jest lepszy? Kabriolet czy kombi? No właśnie. Zależy dla kogo i po co. To, że napisali, że laser 80W nic nie zmienia bo taki laser jak już pisałem można podłączyć do każdej płytki. Te bzdurki o USB C też nie traktuj zbyt poważnie.
Ma wyprowadzenie na klon jednej osi, jeśli tego potrzebujesz no to plus - ale serio nie idź w tym kierunku. Zbędny ciężar.

Nie napisali natomiast, która wersja GRBL jest wgrana, a to akurat dość istotne. Gdyż różnice w wersjach są spore. A do tej płytki wgrasz tylko to co producent przewidział i przygotował gdyż uC nie jest Atmegą tylko pewnie jakimś STM32*. Jeśli za rok powstanie super wypasiona wersja GRBL, która robi więcej niż Thermomix to jej nie wgrasz. Czyli to na minus. Zwłaszcza, że w niektórych wersjach takich płytek nie da się zmienić wymiarów pola roboczego bo są zakodowane na stałe. Nawet mam taką jedną płytkę.



-------
*STM32 - oczywiście można pobrać kod GRBL na STM32 i nawet go sobie wyedytować i wgrać. Ale jeśli ktoś ma blokadę przy Atmegach to nie proponuję nawet patrzeć na STM

Ok biorę tą pierwszą ma już najnowszego GRBL i wyrazie czego można aktualizować
Pozdrawiam

Cześć.
Mam dziwny problem z krańcówkami.
Po podłączeniu przewodów (nawet bez krańcówek) wyłącza zatrzymanie z krańcówki.
Dzieje się to jakby losowo po minutach, sekundach, czasami tylko drgnie oś x lub y.
Po odłączeniu przewodów tych najdłuższych ( u mnie Y i Z po ok. 1,8 metra) działa poprawnie.
Grbl 1.1h shield 3 niby nie wymaga rezystorów odciążających. Może dać przewody ekranowane?
Spotkaliście się z czymś podobnym?

Wiele osób tak miało. Przewody muszą być ekranowane a często jeszcze trzeba wybrać ich odpowiednie puszczenie po maszynie bo w niektórych miejscach nawet ekran nie wystarczy.

A ciekawe czy separacja optyczna dała by radę ?

Wysłane z mojego Redmi Note 9 Pro przy użyciu Tapatalka

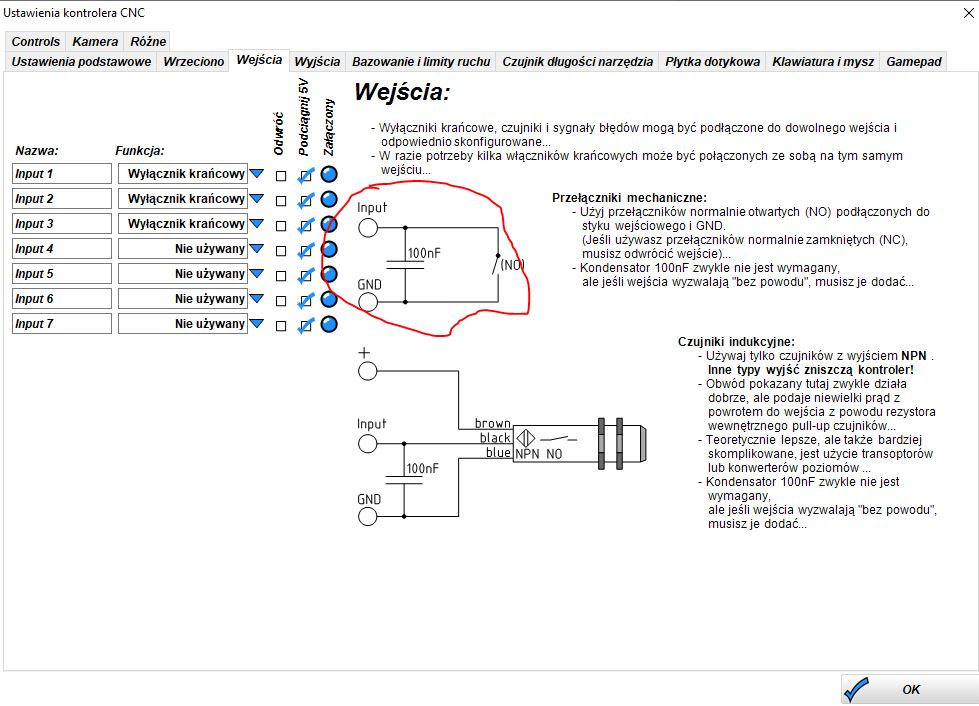

U mnie pomogło to co podpowiadają w Estlcam

Nie.

Wysłane z mojego M2012K11AG przy użyciu Tapatalka

Uzasadnij swoją odpowiedź

Wysłane z mojego Redmi Note 9 Pro przy użyciu Tapatalka

Ty uzasadnij swoją.

Wysłane z mojego M2012K11AG przy użyciu Tapatalka

Ale ja zadałem pytanie

Wysłane z mojego Redmi Note 9 Pro przy użyciu Tapatalka

Pytanie z serii czy 2+2=345

Są zapewne wszechświaty gdzie powyższe działanie jest zgodne z matematyką i są zapewne wszechświaty gdzie transoptory działają bez zasilania.

Dzięki. Spróbuję z kondensatorami.
Pewnie powinny być wlutowane przy krańcówce, a nie przy shieldzie?

U mnie są przy shieldzie i wszystko jest OK

A kto mówił że miały by działać bez zasilania ?

Wysłane z mojego Redmi Note 9 Pro przy użyciu Tapatalka

Niestety nie pomogło.
Działa tylko dla krańcówki -X, bo ma około 20 cm kabla.
Następna krańcówka +X ma kabel około 130 cm i już blokuje.
Pozostałe są jeszcze dłuższe.
Kabelki są podczepione pod korytem łańcucha kablowego, więc pole magnetyczne ma na nie duży wpływ.
Spróbuję jeszcze z ekranowaniem.

No i jeszcze można spróbować tej separacji np. przez WiFi

Długie przewody bez zasilania zawsze robią problemy.
Jest jeszcze taka płytka, która skraca ten kawałek
https://youtu.be/u762U91ZO8I


Wysłane z mojego M2012K11AG przy użyciu Tapatalka

Cześć

No właśnie, pokazałeś moduł z separacją optyczną, te trzy układy na tej płytce to transoptory !

To jak się to ma do odpowiedzi niżej

A pełna separacja optyczna wymaga odrębnego zasilania od strony krańcówek, np jak poniżej:

Dziękuję Marku.

A kontynuując poprzedni wątek... Separacja sygnału transoptorami służy do czegoś zupełnie innego, podobnie jak pianka nie jest plastikiem.
Krańcówki w GRBL wymagają tylko zwarcia do masy, nie przyjmują żadnych stanów logicznych typu +3V czy 5 czy więcej. Oczywiście, że można zaprojektować układ, który będzie wykorzystywał np. transoptory, czy tranzystory, czy nawet mikrokontrolery tylko, że to wszystko jest przewymiarowane i niepotrzebne. Na świecie działa sporo dość podobnych maszyn i zazwyczaj nie potrzebują aż takich wodotrysków.
W układzie, który pokazałem, owszem zastosowano jako jeden z elementów właśnie te maluchy ale zauważ, że jest tam tego sporo więcej a wszystko po to żeby skrócić przewody, które wiszą luźno bez prądu bo to właśnie takie są podatne na zakłócenia elektromagnetyczne.

A teraz wracając do meritum czyli co zrobić żeby krańcówki działały. Odsunąć przewody krańcówek od innych przewodów i silników, użyć ekranowanych przewodów z ekranem uziemionym, użyć kondensatorów jak na rysunkach wcześniej, próbować różnego położenia przewodów względem całej maszyny. Sprawdzić czy winny nie jest inny układ np zasilacz czy falownik wrzeciona. A gdy już wszystkie kroki zawiodą można zmienić stykowe krańcówki na takie z układem elektronicznym, a jeśli wszystko zawiedzie usunąć je i bazować na wirtualnych - wiadomo nie są tak niezawodne ale po to też robi się grzybek stopu, żeby w razie błędu operator mógł zatrzymać maszynę.

Bardzo dziękuję za wskazówki.
Poczytałem w https://github.com/gnea/grbl/wiki/Wiring-Limit-Switches i spróbuję podłączyć styki krańcówek na NC ekranowanym przewodem podłączonym z rezystorami odciążającymi 4,7k i kondensatorami 0,1u wlutowanymi jak najbliżej Arduino.

To jeszcze jeden sposób, który zwykle wystarcza i nie ma transoptorów. Warto spróbować jeśli same kondensatorki nie pomagają.
